印刷机烘箱加热管的工作原理和设计
印刷机烘箱加热管是印刷机中一个非常重要的组件，它的作用是通过加热来使印刷品上的油墨干燥和固化。常规使用的是U型翅片式加热管，下面我们来详细了解一下它的工作原理和设计。
一、工作原理

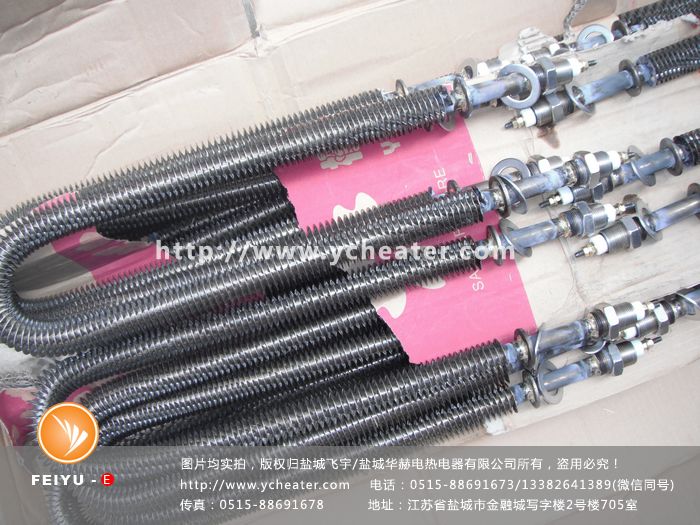

印刷机烘箱加热管最常用的样式是U型翅片式加热管。U型翅片式加热管是一种电热元件，它是由发热丝、绝缘材料、外壳和翅片组成的。当电流通过发热丝时，电能转化为热能，使翅片受热并传导热量。通过与热风进行交换，将热量传递给印刷品上的油墨，从而使其干燥和固化。
二、设计特点
1、U型设计
U型设计可以使加热管在工作时更加稳定和安全。因为U型设计可以有效地防止电热丝烧坏绝缘材料，保证了加热管的使用寿命。
2、翅片设计
翅片的设计可以增加加热管的表面积，提高热效率。同时，翅片还可以增加加热管与热风之间的接触面积，使热量更加均匀地传递到印刷品上。
3、材料选择
加热管的外壳材料通常选用不锈钢或铜材质，这些材料具有良好的导热性和耐腐蚀性。而发热丝则通常选用镍铬合金或铁铬铝合金等高温合金材料，这些材料具有良好的耐高温性和耐腐蚀性。
4、控制系统
印刷机烘箱加热管的控制系统通常采用PID控制器进行控制，可以实现精确的温度控制。通过对加热管的加热功率和加热时间的控制，可以实现对印刷品干燥和固化的精确控制。
三、总结
U型翅片式加热管是印刷机烘箱加热的核心组件之一，它的设计和制造对于印刷品干燥和固化的效果有着重要的影响。了解加热管的工作原理和设计特点，有助于印刷机操作人员更好地使用和维护
