翅片加热管横竖安装与管束间距参考
使用边界说明：本文保留历史选型与安装讨论。文中涉及尺寸、温度、间距、材料或性能的数字仅可作为历史方案参考，不能作为适用于所有设备的统一行业标准；实际设计需结合加热对象、散热条件、安装空间、结构尺寸、表面负荷及双方确认的图纸或订单技术条件。

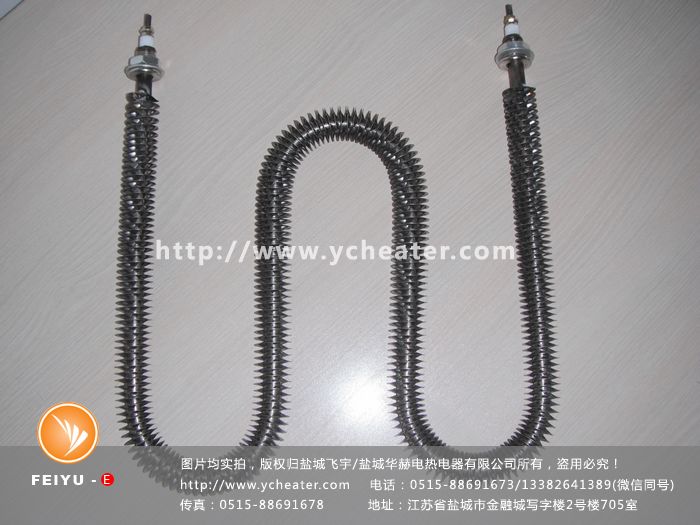

在工业干烧热风系统设计中，空气电加热管、高温加热管、暖风电加热管大量采用翅片强化换热结构，安装朝向（水平横置 / 垂直竖置）、管束排布间距直接决定系统换热系数、风阻压降、表面负荷与元件使用寿命。大量设备早衰、局部过热、温控失衡故障，均源于安装朝向选择错误、管间距设计不达标。
本文讨论翅片加热管横竖安装、管束排布与接线位置等因素。具体方案需结合风道结构、实际风量、温度、散热及安装空间确认，不能将单一尺寸或方式作为通用设计标准。
一、翅片加热管横装、竖装热工机理与强制安装约束
1、水平横置安装（工程推荐标准方案）
热工优势：气流平行掠过翅片轴向，迎风换热面积完整利用，气流阻力低，全域热场均匀，无热空气上浮堆积现象，适配连续 24 小时重载工况，是暖风电加热管、工业风道空气电加热管主流安装形式。
强制安装技术要求：
1）管体水平度公差≤1%，翅片轴向与气流流向平行，规避垂直挡风造成 20%-30% 换热效率衰减；
2）接线端布置于风道外侧负压区，远离热风回流与冷凝凝露，防止氧化镁绝缘介质吸湿击穿；
3）长尺寸翅片管增设中间支撑支架，抵消热胀下垂形变，避免翅片挤压贴合造成换热通道堵塞；
4）高温重载高温加热管横装时上下预留 50mm 以上散热空腔，杜绝与保温层直接接触。
适配系统：大功率循环风道、连续式烘干流水线、卧式恒温固化炉、多段分区暖风机组。
2、垂直竖置安装（受限空间专用，附加补偿设计）
竖装存在天然热工缺陷：热空气自然上浮，管束上部易形成无风高温区，仅允许横向安装空间不足的立式箱体采用，必须配套补偿结构，否则极易局部碳化烧管。
强制约束条件：
1）气流自上而下垂直贯穿管束，禁止底部进风、顶部出风，防止热风滞留上部；
2）管束底部加装导流均风板，消除底部涡流死角，保证上下段气流流速一致；
3）粉尘、纤维介质加热系统禁止竖装，粉尘重力沉降堆积翅片下沿，形成隔热层提升表面负荷；
4）竖装接线盒必须侧向安装，严禁朝下，防止水汽、粉尘侵入密封结构。
适配系统：立式小型烘箱、窄幅立式侧边插入加热模块、间歇式小型试验暖风设备。
3、横竖装通用禁止条款（工程红线）
1）翅片管束与保温、橡塑、密封海绵等可燃介质无安全散热间隙；
2）单根加热管倾斜布置，形成凝水、积灰局部死角；
3）多管密集排布无通风间隙，管束相互贴合，对流换热通道封闭。
二、翅片管束标准化安装间距设计参数（依据热工压降规范）
以常规绕片式翅片空气电加热管（翅片高度 H=10/12/14mm）为基准，分单层单排、多层错排两套设计标准：
1、单层单排风道布置（单组加热器）
管束净间距 ≥ 1.5× 翅片高度 H，间距参考值需按翅片尺寸、风量与实际散热条件复核（H=10mm），保障基础对流换热通道通畅，避免管间热辐射叠加造成局部超温。
2、多层三角错位阵列（大功率烘箱、多级风道）
采用正三角形交错排布（优于正方形排布，消除换热死角），横向管距≥2H，纵向层距≥2.5H；交错布局可实现管束 360° 均匀换热，降低风道整体压力损失。
3、工况差异化间距修正系数
高粉尘 / 纤维烘干：间距放大至 3H，预留吹扫清洁空间，避免积灰隔热；
超高温连续工况（500℃以上高温加热管）：所有间距上浮 20%，降低单位面积表面负荷；
低风速小型箱体：间距上浮 15%，补偿对流换热不足问题。
三、横竖装选型工程判定准则
1、连续量产、大风量、低维护需求设备 → 强制选用水平横装，标准间距阵列排布；
2、设备横向结构尺寸受限、短时间歇、低粉尘工况 → 可采用垂直竖装，配套导流均风结构；
3、涂装、纺织、木屑等高粉尘加热场景 → 禁止竖装，统一横装并放大管束间距。
四、工程安装调试验收标准
1、气流验收：风机额定风量下，风道截面风速偏差≤±10%，无局部无风高温区；
2、温升验收：满功率运行 2h，管束无局部发红，管壁温差控制在 ±15℃以内；
3、绝缘验收：安装完成后兆欧表检测绝缘电阻≥20MΩ，无受潮漏电隐患；
4、长期运维预留：横装设备翅片正面完全外露，满足定期吹扫维保需求。
结语
翅片加热管竖装、横装并非无差别可选，水平横装为工业热工最优方案，竖装仅作为空间受限的补偿方案且必须配套导流结构；管束间距需严格按照翅片高度匹配 与翅片尺寸和实际散热条件相匹配的间距，多层阵列采用三角错位排布优化换热效果。合理选择安装朝向、标准化设计管间距，可从源头降低空气电加热管、高温加热管、暖风电加热管局部过热、绝缘碳化、早衰烧毁故障率，提升整套热风系统热效率与长期运行稳定性。
我司可根据客户风道结构、风量、工作温度，定制适配横装 / 竖装结构的翅片式加热元件，结合实际热工条件匹配翅片高度与管束排布间距，配套完整安装工艺说明，适配烘干、暖风、恒温各类工业设备批量配套与技改项目。
