【电热百科】模具电加热棒与模具孔的间隙多大合适？

  很多模具厂家、维修师傅经常遇到：模具电加热棒新换没多久就烧断、升温慢、模具温度不均匀、局部过热起皮。排查功率、材质、电压都没问题，最后发现核心原因是加热棒与模具孔间隙不标准。

  间隙过大，热量散不出去，加热棒闷烧报废；间隙过小，热胀冷缩卡死、拔不出来、拆装困难。本文通俗讲解不同工况下模具电加热棒和模具孔的合适间隙，直接对照使用，彻底解决因配合间隙导致的烧管、温控不准问题。

一、先懂原理：为什么间隙大小决定加热棒寿命？

  模具电加热棒属于嵌入式接触式导热，靠管壁和模具孔壁紧密贴合传递热量。空气是热的不良导体，一旦间隙过大，中间形成空气隔热层，热量无法快速传导到模具，全部堆积在加热管内部，造成管体超温、绝缘粉碳化、电阻丝烧断，这也是绝大多数模具加热棒短命的核心隐形原因。

二、通用标准：模具电加热棒与模具孔合适间隙

  行业通用实操标准（适配90%注塑、挤出、橡胶模具）：

单侧最佳间隙：0.05mm–0.1mm（5丝–10丝）

最大允许极限间隙：≤0.2mm

简单理解：模具孔径比加热棒外径大0.1mm–0.2mm左右最合适，既能轻松插拔安装，又能保证导热紧密，不积热、不烧管。

三、分工况精准间隙选型（直接对号入座）

1、高温压铸模具（300℃–500℃）

推荐单侧间隙：0.03mm–0.05mm

高温模具热膨胀量大，对导热要求极高，间隙必须更小、配合更紧密，防止高温积热烧管，建议模具孔做铰孔精加工，保证精度贴合。

2、常规注塑/橡胶模具（150℃–300℃）

推荐单侧间隙：0.05mm–0.1mm

市面最常用标准区间，兼顾导热效率和拆装便利性，适配长期恒温、频繁启停的常规生产工况。

3、低温定型模具、偶尔开机工况

允许单侧间隙：0.1mm–0.2mm

低温工况温升压力小，轻微间隙误差不影响使用寿命，适合精度要求不高、间歇性生产的模具。

四、间隙过大/过小的直接危害

1、间隙太大（＞0.2mm）

• 热量传导受阻，模具升温极慢，生产效率低；

• 加热管表面温度持续超标，频繁发黑、氧化、烧断；

• 模具温差大、局部温度不均，产品出现缺料、毛边、成型不良。

2、间隙太小（＜0.03mm）

• 常温安装困难，强行压入容易压坏加热管；

• 高温工作后热膨胀卡死，后期无法拆卸更换；

• 管体受压变形，内部发热丝受力不均，容易提前损坏。

五、新手实操整改小技巧

• 模具孔尽量采用铰孔加工，保证孔壁光滑圆润，贴合更均匀；

• 旧模具孔磨损偏大，可定制微加大外径加热棒，缩小配合间隙；

• 高温模具严禁粗打孔、大间隙安装，宁可修孔，不要将就使用；

• 更换加热棒优先匹配管径公差，避免管径偏小导致间隙超标。

总结

  模具电加热棒与模具孔间隙，常规模具控制在0.05–0.1mm，高温模具收紧至0.03–0.05mm，最大不超0.2mm。把控好配合间隙，加热管寿命可直接提升3–5倍，同时提升模具温控精度与产品良率。

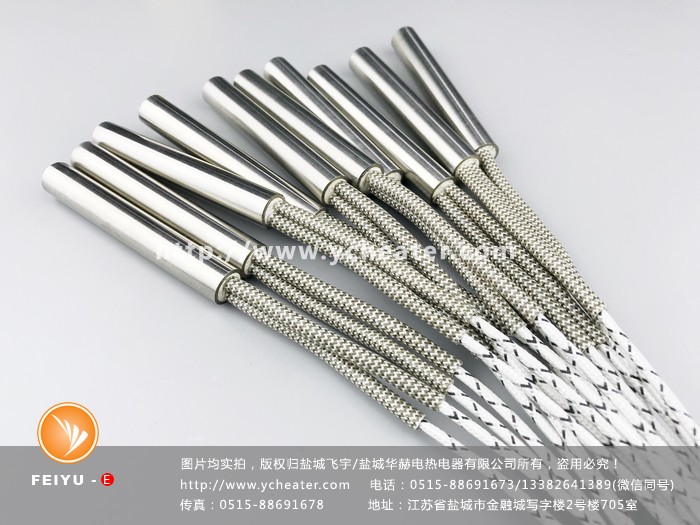

  我厂专业生产模具电加热棒、单头加热管、高温模具加热管，支持按模具孔公差定制精准外径，适配各类新旧模具、精加工模具，解决间隙过大烧管、间隙过小卡死问题，尺寸精准、导热均匀、耐用不烧管，欢迎咨询定制。
