波浪形翅片电加热管要确定哪些尺寸？
相对于U型翅片加热管和直棒翅片加热管来说，波浪形翅片加热管的尺寸确认起来稍微麻烦了一点。因为它的弯度很多，所以在计算波浪形加热管尺寸的时候要特别的细心。那我们要波浪形翅片电加热管要确定哪些尺寸？
下面我们先来看看电加热管的简介和特点：
电加热管的简介：
电热管是在无缝金属管内（碳钢管、钛管、不锈钢管、铜管）装入电热丝，空隙部分填满有良好导热性和绝缘性的氧化镁粉后缩管而成，再加工成用户所需要的各种型状。它具有结构简单，热效率高，机械强度好，我对恶劣的环境有良好的适应性。电热管可用于各种液体和酸碱盐的加热，同时也适应低溶点的金属加热溶化。
电加热管的特点：
电加热管制作时采用金属电热元件作为发热体，根据不同的加热管功率、电压的要求，用绕线机将电阻丝制作成弹簧状，然后将电热丝穿入无缝钢管内，再向护套管内紧密的填充绝缘性和导热良好的氧化镁粉。最后用缩管机将管径缩细，这样的制作工艺不仅能使氧化物介质密实，而且还可以保证电热丝与空气隔绝，使它在中心位置不发生偏移而碰及管壁。避免电加热管表面出现导电或
者发热不均的现象。

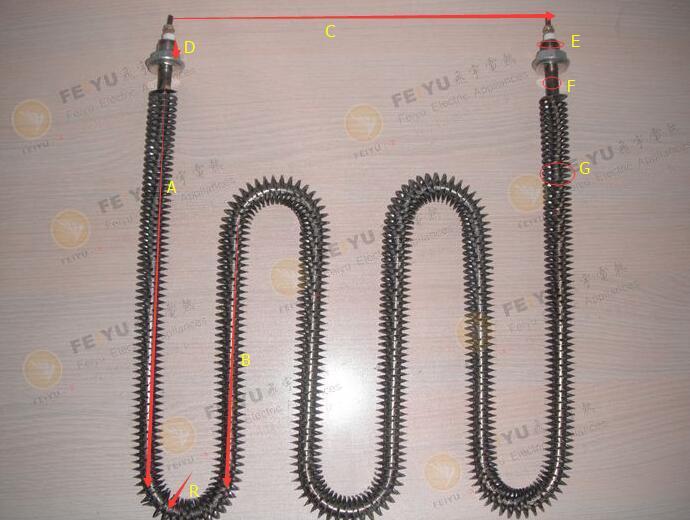

1、波浪形翅片加热管的尺寸包括最外侧大U型加热管的单边长度，也就是图片中A的长度，它是指固定挡片以下到U型弯弧度的长度。所以图上翅片电热管的外侧长度为A*2.
2、内侧小U型翅片的单边长度，也就是图片中B的长度，它是指第一个弯弧度与第二个弯弧度之间的长度,那么内侧小U的竖直部分总长为B*4.
3、管中心距，就是图中C的长度。这个长度是波浪形散热片加热棒两个接线端子之间的距离，同时也是衡量管与管之间距离是否合适的重要参数。
4、紧固件螺纹的长度，上图中D的长度。它的长度不仅会影响加热管的安装还会影响翅片电热管的价格。
5、紧固件螺纹直径，上图中E的直径，国标一般用Mxx*xx来表示，这个参数在发热棒安装的时候尤为重要，我们不仅要确认它的长度，还要确认它的牙间距（在客户已打过螺纹孔或者自己配螺母的情况下）。
6、F是指波浪形翅片加热管的管径，没有缠绕翅片的时候光管的直径。这个参数直接影响加热管的价格。
7、G是波浪形翅片加热管缠绕钢带后包括钢带的电热管直径，根据客户的需求钢带的宽度一般有6mm和7mm之分。那么G的直径就等以F+6*2或者F+7*2.
8、R是翅片加热管弯弧度的半径，那么R弧度的长度为3.14*R,因此图片上波浪形翅片加热管所有弯弧度的总长度是3.14*R*5.
从上面参数我们可以知道波浪形翅片加热管的尺寸是A*2+B*4+3.14*R*5+D*2(总长度），以上8个参数是确认波浪形翅片加热管的尺寸必须要知道的，所以在跟客户要波浪形翅片加热管的尺寸的时候希望客户不要觉得麻烦，这些参数给的越具体，我们给客户计算出的价格将会越准确。想了解更多波浪形翅片电加热管要确定哪些尺寸的朋友可联系我们,13382641389（微信同号）项经理
