侧边出线单头电加热管

一、侧边出线单头电加热管简介

  侧边出线单头电加热管是在不锈钢金属管内装入电热丝，空隙部分填满具有良好导热性和绝缘性的氧化镁粉后缩管而成，再加工成直棒形状。

  侧边出线单头电加热管主要采用的是常规直棒单头电加热管。侧边出线单头电加热管是在模具上打孔，将侧边出线单头电加热管嵌入模具孔中传热，使模具升温的一种电加热元件。侧边出线单头电加热管根据需求可以做成外接线或者内引线结构。

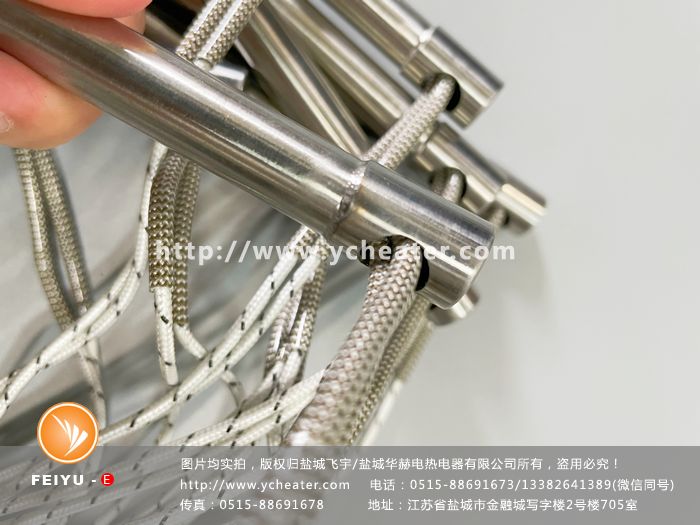

  侧边出线单头电加热管是在头部焊接一截空心套管，在空心套管上侧边开孔，把侧边出线单头电加热管的引线从孔中引出。

  侧边出线单头电加热管使用时要配合控温，和保证模具孔和侧边出线单头电加热管之间的间隙在合理范围内，这样侧边出线单头电加热管的寿命才会更好。

二、侧边出线单头电加热管应用场景

侧边出线单头电加热管主要应用于：

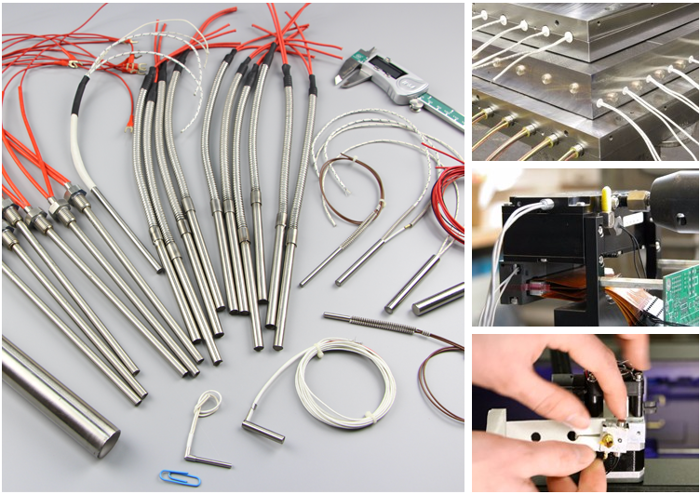

  侧边出线单头电加热管主要用于需要加热的模具中，同时也可以用于熔喷机、制袋机、封边机、包装机、3D打印机、模具加热、封口机上.

  侧边出线单头电加热管具有结构简单、热效率高、机械强度好、适用于各种模具加热。只要是金属模具块加热，都可以通过打孔安装侧边出线单头电加热管来实现。

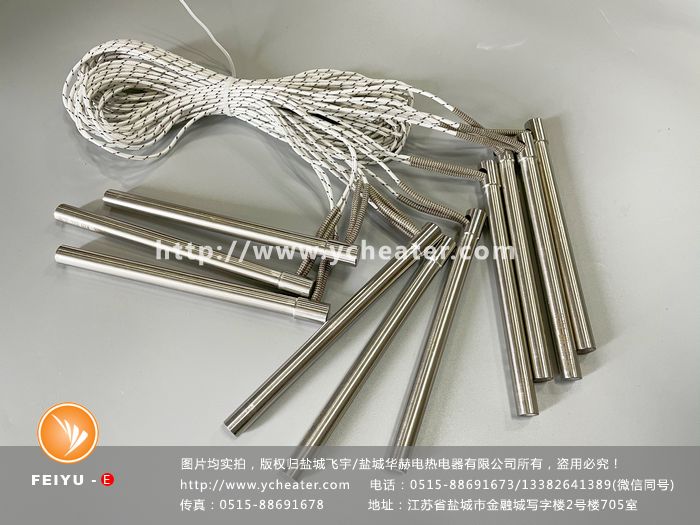

三、侧边出线单头电加热管产品图片

四、侧边出线单头电加热管主要技术参数

1. 外壳材质： 不锈钢304、不锈钢321、不锈钢310S、英格莱800、英格莱840等

2. 电热丝材质：0Cr25Al5、0Cr21Al6Nb、0Cr27Al7Mo2、Cr20Ni80等

3. 绝缘填充物：中温绝缘氧化镁粉、高温绝缘氧化镁粉等

4. 高温引线: 硅胶高温引线、云母高温引线、硅胶玻纤镀锡铜线、云母玻纤纯镍线等

5. 额定电压: 12V、24V、36V、48V、110V、220V、380V等

6. 功率（表面负荷）：功率根据表面负荷以及尺寸来决定，一般表面负荷为：国产工艺：5W/cm2；进口工艺A级：5W-12W/cm2 ; 进口工艺AA级：12W-15W/cm2 ; 进口工艺AAA级：15W-20W/cm2 ;

7. 管径：3mm-25mm

8. 长度：根据客户要求

9. 冷态绝缘电阻：出厂检验时冷态绝缘电阻应不小于50MΩ；密封试验后，长期存放或使用后的绝缘电阻应不小于1MΩ

10. 冷态泄露电流：≤ 0.5 mA

11. 冷态绝缘：1600v. 1/seg

五、侧边出线单头电加热管产品优势

1. 非标定制，灵活生产，满足各种设备加热要求。

2. 工作温度可高达760°C（进口AAA级榨菜袋子封口电加热管）

3. 表面负荷可高达20-25W/cm2

4. 最小管径可做3mm

5. 可内置K型或者J型热电偶用与探测温度

6. 可灵活加固定法兰

7. 我司产品获得德国权威认证机构-莱茵机构 CE认证证书，远销各国。【1.了解德国莱茵机构  2.查看CE证书与报告】

六、侧边出线单头电加热管安装示意图或注意事项

注意事项：

对于侧边出线单头电加热管来说，最重要的是保证电加热管的热量能够及时的传递到加热介质中，降低电加热管内部材料的温度，这样可以有效的提高电加热管的使用寿命。在使用过程中我们应该注意以下几点：

1）应尽量缩小侧边出线单头电加热管的外径与其插入孔径之间的间隙，通常两者之间的间隙小于0.2mm；

2）安装孔应能够与侧边出线单头电加热管贴合，偏离公差应该控制在0.05mm以内，如偏离过大需要对加工孔进行修正；

3）侧边出线单头电加热管安装前应清理干净模具孔内留下的杂质，如有机油等残留，加热后会被碳化，从而影响热传导的能力。

七、侧边出线单头电加热管接线方式说明

单根管子接电源：直接根据电压大小来接线，通常220V，一个火线，一个零线； 380V，若只有2个接线柱，那么就是接2根火线即可。

多根管子接电源：可以根据实际情况采取：并联、串联、三角形接法或者Y型接法等。具体不明白的可以咨询我们的销售客服。

八、侧边出线单头电加热管订购须知

如订购侧边出线单头电加热管，请提供以下参数：

1.电压

2.功率

3.管径

4.长度

5.引线长度

6.工作环境

7.工作时加热管的表面温度

8.引线类型以及长度

9.热电偶类型
