带绝缘瓷帽U型翅片电加热管

一、带绝缘瓷帽U型翅片电加热管简介

 带绝缘瓷帽U型翅片电加热管就是把直条的加热管弯成U型，然后再在加热管上面缠绕不锈钢的钢带做成的。

 带绝缘瓷帽U型翅片电加热管的接线柱是用瓷帽罩起来，这样接电源线的时候就不会漏电。

 带绝缘瓷帽U型翅片电加热管散热快，同样的尺寸和功率下比没有加翅片的加热管寿命长。

二、带绝缘瓷帽U型翅片电加热管应用场景

带绝缘瓷帽U型翅片电加热管主要应用于：

带绝缘瓷帽U型翅片电加热管常使用在空气加热的环境里，带绝缘瓷帽U型翅片电加热管同时也可以用于烤漆房内，烘箱、烤箱、热风炉、茶叶杀青机、风道式加热器、红茶烘焙篓、干燥箱、工业高温电炉、负载柜等加热设备里面。

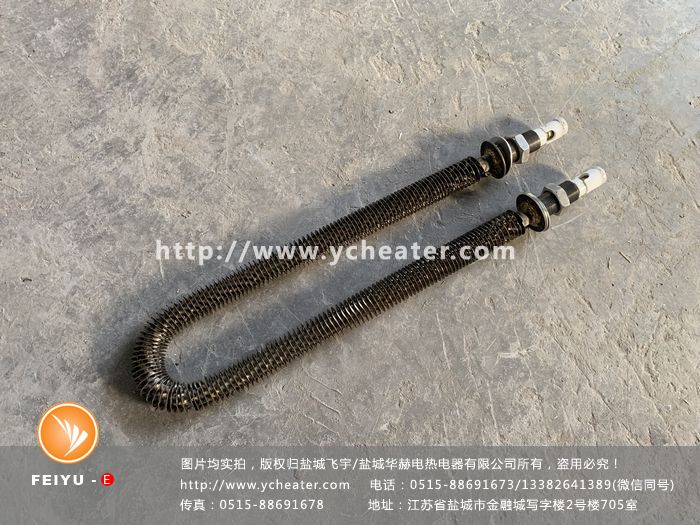

三、带绝缘瓷帽U型翅片电加热管产品图片

四、带绝缘瓷帽U型翅片电加热管技术参数

1.外壳材质： 不锈钢304、不锈钢321、不锈钢310S、英格莱800、英格莱840等

2.电热丝材质：0Cr25Al5、0Cr21Al6Nb、0Cr27Al7Mo2、Cr20Ni80等

3.绝缘填充物：中温绝缘氧化镁粉、高温绝缘氧化镁粉等

4.额定电压: 110V、220V、380V等

5.功率：根据使用环境来确定。正常是一米加热区做1KW功率，有风循环的情况下可以做1.5KW.

6.管径：8mm-30mm

7.形状：根据客户要求

8.长度：根据客户要求

9.冷态绝缘电阻：出厂检验时冷态绝缘电阻应不小于50MΩ；密封试验后，长期存放或使用后的绝缘电阻应不小于1MΩ

10.冷态泄露电流：≤ 0.5 mA

11.冷态绝缘：1600v. 1/seg

12.翅片宽度：6mm、7mm

13.翅片材质：不锈钢201 、不锈钢304

五、带绝缘瓷帽U型翅片电加热管产品优势

1. 非标定制，灵活生产，满足各种设备加热要求。

2.带绝缘瓷帽U型翅片电加热管是通过缠绕金属钢带来增加电加热管的散热面积，从而起到加速散热的作用。

3. 我司产品获得德国权威认证机构-莱茵机构 CE认证证书，远销各国。【1.了解德国莱茵机构  2.查看CE证书与报告】。

六、带绝缘瓷帽U型翅片电加热管安装示意图或注意事项

带绝缘瓷帽U型翅片电加热管在使用过程中我们应该注意以下几点：

1.必须要有温度控制，保证加热管的温度不超过管材质最高耐温温度。

2.翅片缠绕离管口需要30-50mm的距离。

3.安装的时候管与管之间的距离不得小于20mm.。

4.加热潮湿的空气时翅片建议使用不锈钢304材质，不容易生锈。

七、带绝缘瓷帽U型翅片电加热管接线方式说明

单根管子接电源：直接根据电压大小来接线，通常220V，一个火线，一个零线； 380V，若只有2个接线柱，那么就是接2根火线即可。

多根管子接电源：可以根据实际情况采取：并联、串联、三角形接法或者Y型接法等。具体不明白的可以咨询我们的销售客服。

八、带绝缘瓷帽U型翅片电加热管订购须知

如需订购带绝缘瓷帽U型翅片电加热管，请提供以下参数：

1.电压

2.功率

3.管径

4.形状

5.长度

6.引线长度

7.材质

8.紧固件大小

9.紧固件材质

10.翅片材质
