限位型单头电加热管

一、限位型单头电加热管简介

  限位型单头电加热管是在单头直棒电加热管不同位置的上焊接各种形状的挡片来实现固定电加热管的目的电加热管。

二、限位型单头电加热管应用场景

限位型单头电加热管主要应用于：

  限位型单头电加热管通常在挤压筒，盛锭筒，各种形状的模具，复合机上使用。。

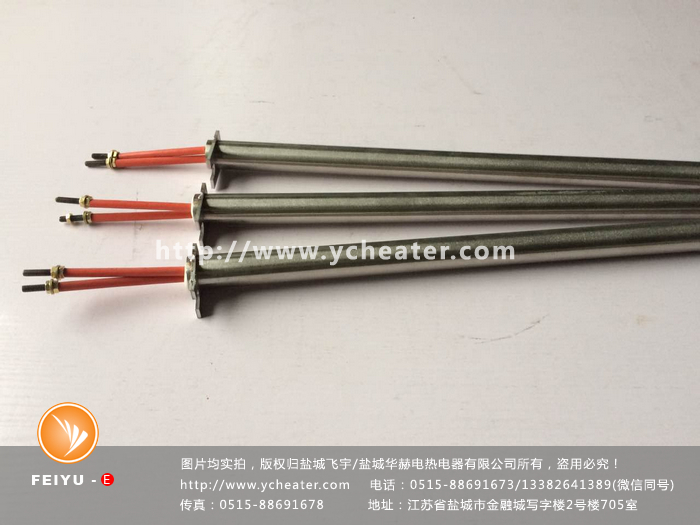

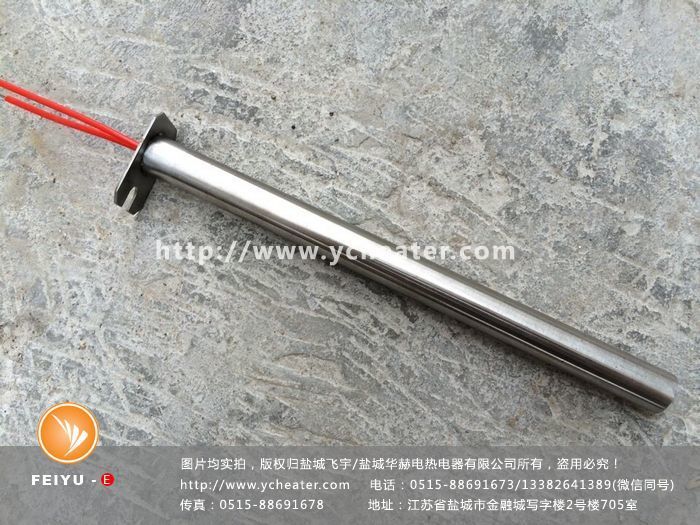

三、限位型单头电加热管产品图片

四、限位型单头电加热管主要技术参数

1.外壳材质： 不锈钢304、不锈钢321、不锈钢310S、英格莱800、英格莱840等

2.电热丝材质：0Cr25Al5、0Cr21Al6Nb、0Cr27Al7Mo2、Cr20Ni80等

3.绝缘填充物：中温绝缘氧化镁粉、高温绝缘氧化镁粉等

4.高温引线: 硅胶高温引线、云母高温引线、硅胶玻纤镀锡铜线、云母玻纤纯镍线等

5.额定电压: 12V、24V、36V、48V、110V、220V、380V等

6.功率（表面负荷）：功率根据表面负荷以及尺寸来决定，一般表面负荷为：国产工艺：5W/cm2；进口工艺A级：5W-12W/cm2 ; 进口工艺AA级：12W-15W/cm2 ; 进口工艺AAA级：15W-20W/cm2 ;

7.管径：3mm-25mm

8.长度：根据客户要求

9.冷态绝缘电阻：出厂检验时冷态绝缘电阻应不小于50MΩ；密封试验后，长期存放或使用后的绝缘电阻应不小于1MΩ

10.冷态泄露电流：≤ 0.5 mA

11.冷态绝缘：1600v. 1/seg

12.限位挡片形状：根据客户提供形状订做

13.限位挡片位置：根据客户提供位置订做

五、限位型单头电加热管产品优势

1.非标定制，灵活生产，满足各种设备加热要求。

2.表面负荷可高达20-25W/cm2

3.最小管径可做3mm

4.可内置K型或者J型热电偶用与探测温度

5.我司产品获得德国权威认证机构-莱茵机构 CE认证证书，远销各国。【1.了解德国莱茵机构? 2.查看CE证书与报告】

六、限位型单头电加热管安装示意图或注意事项

注意事项：

限位型单头电加热管在使用过程中我们应该注意以下几点：

1.限位型单头电加热管安装在模具中时，管与模具孔之间的距离保持在0.1-0.2mm。

2.限位型单头电加热管安装前应清理干净模具孔内留下的杂质，如有机油等残留，加热后会被碳化，从而影响热传导的能力。

3.限位型单头电加热管如果长度超过300mm，就要考虑香蕉弯的问题，相应增加管与模具孔之间的距离。

七、限位型单头电加热管接线方式说明

单根管子接电源：直接根据电压大小来接线，通常220V，一个火线，一个零线； 380V，若只有2个接线柱，那么就是接2根火线即可。

多根管子接电源：可以根据实际情况采取：并联、串联、三角形接法或者Y型接法等。具体不明白的可以咨询我们的销售客服。

八、限位型单头电加热管订购须知

如需订购限位型单头电加热管，请提供以下参数：

1.电压

2.功率

3.管径

4.长度

5.引线长度

6.工作环境

7.工作时加热管的表面温度

8.引线类型以及长度

9.限位挡片形状
